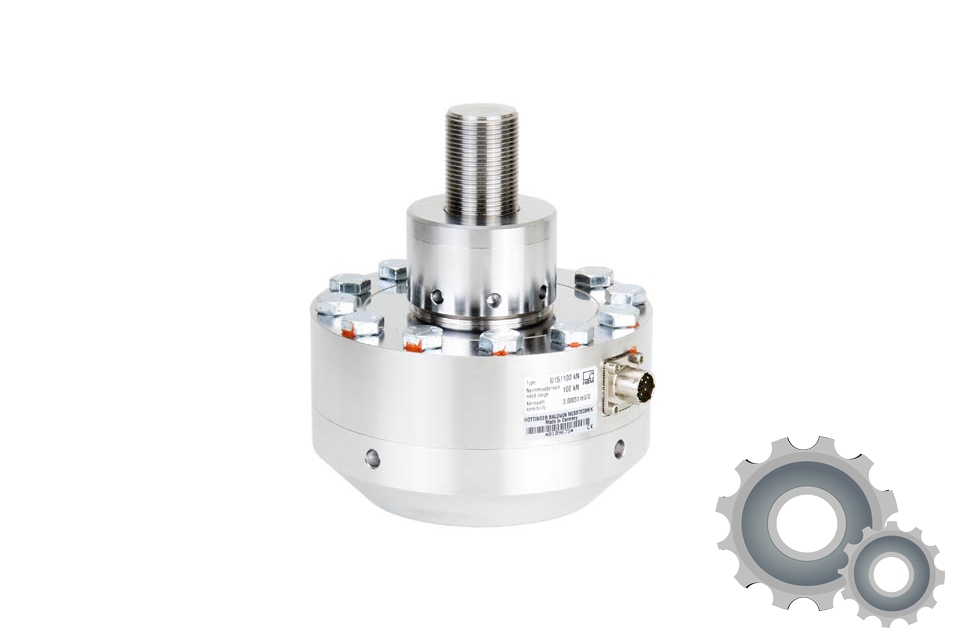

Датчики силы U15
U15 — серия HBM / HBK для задач, где важны корректный выбор по диапазону силы, понятная механика интеграции и стабильная работа в испытательном, производственном или OEM-оборудовании. Серия подходит для задач: испытательные машины, метрология.
U15 — описание серии
Датчики силы U15 используются в задачах, где нужно надёжно измерять силу и при этом сохранить понятную механику монтажа, доступность документации и удобство дальнейшего подбора. Для коммерческого и технического запроса по серии обычно важны: номинальная нагрузка, тип усилия, формат сигнала, условия среды, длина кабеля и наличие сопутствующей электроники.
Ключевые характеристики U15
| Параметр | Значение |
|---|---|
| Серия / модель | U15 |
| Тип | растяжение / сжатие |
| Диапазоны / номиналы | 2,5 кН, 5 кН, 10 кН, 25 кН, 50 кН, 100 кН, 250 кН, 500 кН, 1 МН, 2,5 МН |
| Выходной сигнал | mV/V |
| Степень защиты | IP67 |
| Материал / исполнение | нержавеющая сталь |
| Типичные применения | испытательные машины, метрология |
Типовые обозначения серии U15
Ниже приведены типовые артикульные обозначения / исполнения серии U15. Для коммерческого запроса и страницы это удобно как опорная таблица по номиналам. Точный заказной код HBM / HBK зависит от сигнала, длины кабеля, класса точности и дополнительных опций.
| Заказной артикул / код серии | Номинал / диапазон | Комментарий |
|---|---|---|
| 1-U15/2.5KN | 2,5 кН | Базовый формат заказа серии U15. |
| 1-U15/5KN | 5 кН | Стандартное исполнение серии U15. |
| 1-U15/10KN | 10 кН | Стандартное исполнение серии U15. |
| 1-U15/25KN | 25 кН | Стандартное исполнение серии U15. |
| 1-U15/50KN | 50 кН | Стандартное исполнение серии U15. |
| 1-U15/100KN | 100 кН | Стандартное исполнение серии U15. |
| 1-U15/250KN | 250 кН | Стандартное исполнение серии U15. |
| 1-U15/500KN | 500 кН | Стандартное исполнение серии U15. |
| 1-U15/1MN | 1 МН | Высокий диапазон серии U15. |
| 1-U15/2.5MN | 2,5 МН | Верхний диапазон серии U15. |
Что учитывать при выборе U15
При выборе исполнения U15 полезно заранее зафиксировать требуемую силу, запас по перегрузке, тип конструкции, соосность механического узла, точность, формат сигнала и состав измерительной цепочки. Если на объекте уже установлен датчик HBM / HBK, лучше приложить фото шильдика и текущую маркировку — это ускоряет проверку совместимости и снижает риск ошибки при заказе.
Нужен подбор U15 под вашу задачу?
Пришлите требуемый диапазон, чертёж или фото узла, условия среды, желаемый сигнал и текущую маркировку. Это поможет быстро подобрать корректное исполнение и сопутствующую электронику HBM / HBK.
