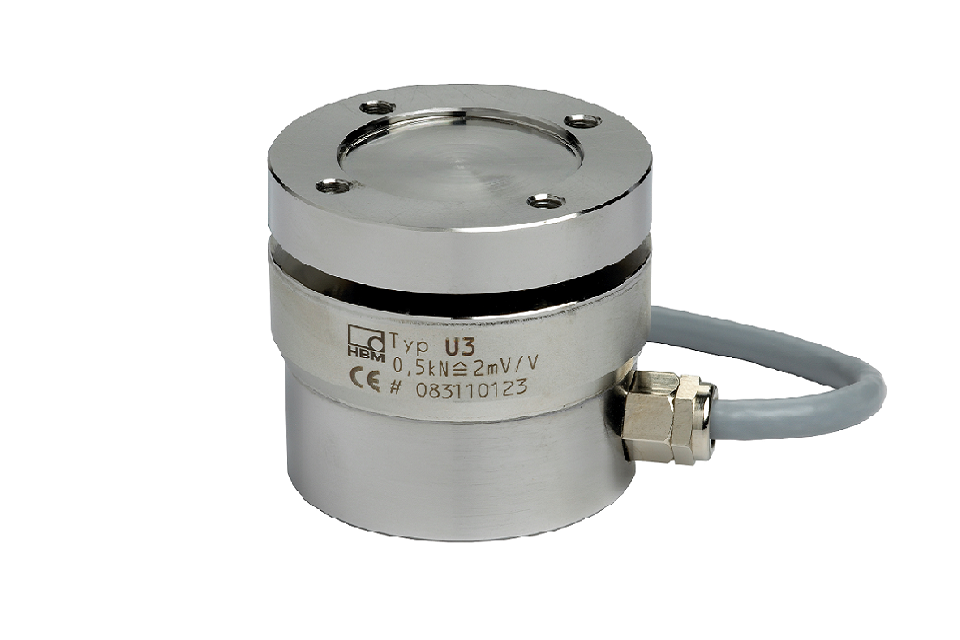

Датчики силы U3
U3 — фланцевая серия HBM / HBK для измерения растягивающих и сжимающих усилий в производстве, испытательных стендах и OEM-оборудовании. Серия ориентирована на задачи, где важны удобный монтаж, высокая механическая устойчивость и корректный подбор по диапазону силы и конструкции узла.
U3 — описание серии
Датчики силы U3 построены по диафрагменному принципу и предназначены для задач растяжения и сжатия. Благодаря фланцам с двух сторон серия удобна для монтажа, а высокая устойчивость к боковой силе и возможность компенсации изгибающего момента делают U3 практичным решением для производственных и испытательных применений.
Ключевые характеристики U3
| Параметр | Значение |
|---|---|
| Серия / модель | U3 |
| Тип | Датчик силы для растяжения / сжатия |
| Диапазоны / номиналы | 0,5 кН, 1 кН, 2 кН, 5 кН, 10 кН, 20 кН, 50 кН, 100 кН |
| Выходной сигнал | mV/V, пассивный тензометрический датчик |
| Класс точности HBK | 0.2 |
| Степень защиты | IP65 |
| Монтаж | Фланцевое крепление с двух сторон |
| Особенности | Высокая устойчивость к боковой силе до 100%, регулировка изгибающего момента |
| Типичные применения | Машиностроение, испытательные стенды, производственный контроль, OEM |
Ключевые параметры серии подтверждаются официальной карточкой U3 HBK/HBM.
Типовые обозначения серии U3
Ниже приведены типовые обозначения серии U3 по номиналам. Для коммерческого запроса это удобная опорная таблица, однако точная поставочная конфигурация может зависеть от кабеля, разъёма, TEDS и других опций. Диапазоны 0,5–100 кН и сами коды серийной линейки подтверждаются официальной карточкой U3.
| Заказной артикул / код серии | Номинал / диапазон | Комментарий |
|---|---|---|
| 1-U3/0.5KN | 0,5 кН | Типовой код серии U3 для номинала 0,5 кН. |
| 1-U3/1KN | 1 кН | Типовой код серии U3 для номинала 1 кН. |
| 1-U3/2KN | 2 кН | Типовой код серии U3 для номинала 2 кН. |
| 1-U3/5KN | 5 кН | Типовой код серии U3 для номинала 5 кН. |
| 1-U3/10KN | 10 кН | Типовой код серии U3 для номинала 10 кН. |
| 1-U3/20KN | 20 кН | Типовой код серии U3 для номинала 20 кН. |
| 1-U3/50KN | 50 кН | Типовой код серии U3 для номинала 50 кН. |
| 1-U3/100KN | 100 кН | Типовой код серии U3 для номинала 100 кН. |
Что учитывать при выборе U3
При выборе исполнения U3 полезно заранее зафиксировать требуемую силу, запас по перегрузке, тип конструкции, соосность механического узла, точность, формат сигнала и состав измерительной цепочки. Если на объекте уже установлен датчик HBM / HBK, лучше приложить фото шильдика и текущую маркировку — это ускоряет проверку совместимости и снижает риск ошибки при заказе.
Нужен подбор U3 под вашу задачу?
Пришлите требуемый диапазон, чертёж или фото узла, условия среды, желаемый сигнал и текущую маркировку. Это поможет быстро подобрать корректное исполнение и сопутствующую электронику HBM / HBK.
