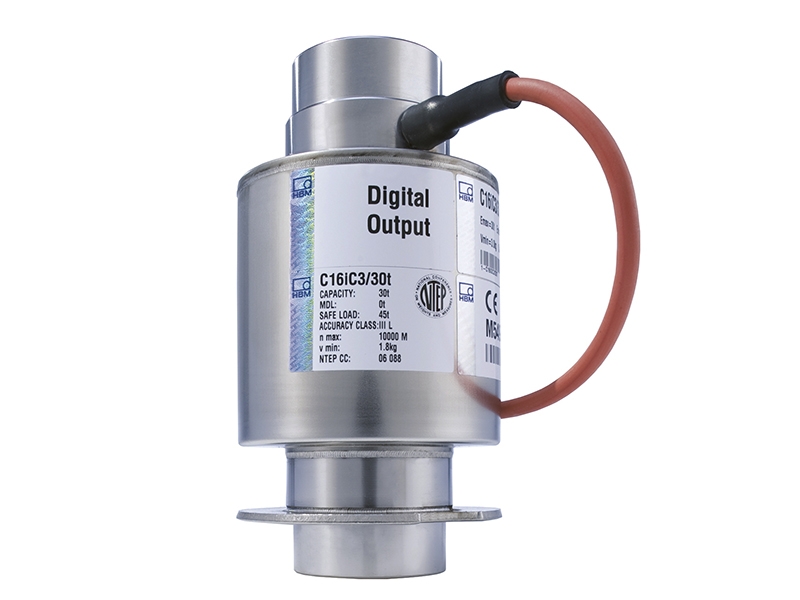

C16i — цифровая версия тяжёлого самоцентрирующегося тензодатчика семейства C16 для автомобильных весов, вагонных весов, ёмкостей, силосов и модернизации существующих систем. Серия сочетает цифровую передачу данных RS-485, высокую защиту и удобную интеграцию в тяжёлые весовые узлы.

Подобрать решение Документация

Описание

C16i — что важно по серии

Серия C16i рассчитана на тяжёлое промышленное взвешивание и построена на цифровом сигнале RS-485 / 4-wire. Это удобно для построения цифровой измерительной цепочки, диагностики и модернизации действующих весовых систем. Конструкция из нержавеющей стали с лазерной сваркой и защитой IP68 / IP69K подходит для тяжёлых условий эксплуатации.

Технические характеристики

Ключевые характеристики C16i

Параметр	Значение
Серия / модель	C16i
Тип	Самоцентрирующийся цифровой тензодатчик колонного типа
Нагрузки серии	20 т, 30 т, 40 т, 60 т
Классы точности	C3 и C16iC4
Нагрузки исполнения C3	20 т, 30 т, 40 т, 60 т
Нагрузки исполнения C16iC4	30 т, 40 т, 60 т
Цифровой интерфейс	RS-485 / 4-wire, длина кабеля до 500 м
Скорость обработки данных	200 / 100 / 50 / 25 / 12 / 6 / 3 / 2 / 1 1/с
Разрешение	20 бит при 1 Гц
Защита	IP68 / IP69K
Материал	Нержавеющая сталь, лазерная сварка
Рабочая температура	-20...+70 °C
Основные применения	Автомобильные весы, вагонные весы, силосы, резервуары, цифровая модернизация систем

Исполнения серии

C3 доступен для 20, 30, 40 и 60 т. Исполнение C16iC4 доступно для 30, 40 и 60 т.

Преимущества

Цифровой сигнал, функция самоустановки, простая установка, высокая защита и удобство модернизации существующих весовых систем.

Коммерческое применение

Серия подходит для задач, где важны стабильная цифровая передача данных, высокая точность и тяжёлая промышленная эксплуатация.

Подбор

Как выбирать C16i

При подборе важно учитывать требуемую нагрузку на каждый датчик, класс точности, механику узла, условия мойки и загрязнения, длину кабеля, состав цифровой системы и совместимую электронику. Для модернизации действующей системы полезно приложить фото шильдика, размеры посадочного места и данные по текущему индикатору или преобразователю.

Документы и поставка

Что важно согласовать заранее

Для проекта обычно заранее уточняют класс точности, диапазон нагрузки, длину кабеля, требования к сертификации, монтажную схему и состав вспомогательных компонентов. Это упрощает заказ, монтаж и дальнейший ввод системы в эксплуатацию.

Серийные исполнения

Типовые артикулы C16i C3

Ниже приведены типовые серийные артикулы цифрового исполнения C16i C3, которые удобно использовать как ориентир при подборе и запросе цены.

Типовой артикул	Нагрузка	Комментарий
1-C16i4C3/20T-1	20 т	Серийное цифровое исполнение C16i C3.
1-C16i4C3/30T-1	30 т	Серийное цифровое исполнение C16i C3.
1-C16i4C3/40T-1	40 т	Серийное цифровое исполнение C16i C3.
1-C16i4C3/60T	60 т	Серийное цифровое исполнение C16i C3.

Конфигурируемое исполнение

K-C16i3 — конфигурируемая версия серии

K-C16i3 — конфигурируемое исполнение серии C16i. Оно используется, когда для проекта нужно заранее выбрать класс точности, диапазон нагрузки и вариант кабеля, а не ограничиваться только серийной позицией.

Параметр конфигурации	Доступные варианты	Комментарий
Класс точности	C3, C16iC4	Исполнение C3 доступно для 20–60 т, C16iC4 — для 30–60 т.
Нагрузка	20 т, 30 т, 40 т, 60 т	Номинальная нагрузка выбирается под конкретный весовой узел.
Стандартная длина кабеля	12 м, 20 м	12 м — для 20 / 30 т, 20 м — для 40 / 60 т.
Дополнительные варианты кабеля	20 м, 40 м, 20R	20R — кабель 20 м с металлической сеткой.

Варианты кабеля

Какие варианты по кабелю доступны для серии

Вариант	Исполнение	Комментарий
S12	12 м, стандарт	Стандартный вариант для 20 т и 30 т.
S20	20 м, стандарт	Стандартный вариант для 40 т и 60 т.
20	20 м	Дополнительный вариант для 20 т и 30 т.
40	40 м	Дополнительный вариант для диапазона 20–60 т.
20R	20 м, кабель с металлической сеткой	Дополнительный вариант для диапазона 20–60 т.

Монтаж и обвязка

Совместимые монтажные компоненты и электроника

Компонент	Назначение	Комментарий
C16/ZOU44A	Монтажные опоры для верха и низа	Монтажный комплект для встроенного варианта установки.
EPO3/50 т + C16/EPU44A	Верхняя и нижняя монтажная опора	Альтернативная монтажная схема для тяжёлых узлов взвешивания.
DIS2116	Электронное устройство измерения	Связанная электроника для построения цифровой системы.
SC232/422B	Последовательный конвертер	Преобразование RS-232 в RS-422/485 или RS-485, электрическая изоляция, высокая ЭМС-устойчивость.

Запрос

Нужен подбор C16i под вашу задачу?

Укажите требуемую нагрузку, класс точности, длину кабеля, условия среды и, если есть, текущую модель или фото шильдика. Это поможет быстро предложить нужное исполнение серии C16i и совместимые монтажные компоненты.
