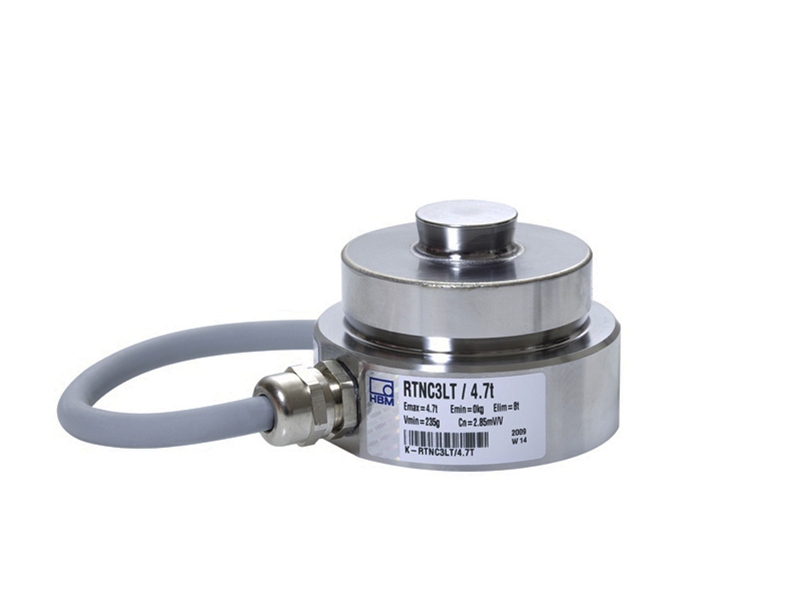

Тензодатчики веса RTN
RTN — низкопрофильная серия весовых тензодатчиков для автомобильных весов, резервуаров, контейнеров, силосов и тяжёлого промышленного взвешивания. Серия рассчитана на высокие нагрузки, выполнена из нержавеющих материалов и подходит для объектов, где важны прочность, долговечность и точный подбор исполнения под проект.
RTN — что важно по серии
Серия RTN отличается малой конструктивной высотой и широким диапазоном нагрузок от 1 т до 470 т. Для неё доступны исполнения для калибруемых систем, нержавеющие материалы, герметичная изоляция IP68 и опция IP68/IP69K, а также варианты для эксплуатации в различных условиях окружающей среды и исполнения с взрывозащитой.
Ключевые характеристики RTN
| Параметр | Значение |
|---|---|
| Серия / модель | RTN |
| Тип | Весовой тензодатчик для тяжёлых систем взвешивания |
| Номинальные нагрузки | 1 т, 2,2 т, 4,7 т, 10 т, 15 т, 22 т, 33 т, 47 т, 68 т, 100 т, 150 т, 220 т, 330 т, 470 т |
| Классы точности | 0,05 и C3 |
| Выходной сигнал | mV/V |
| Степень защиты | IP68; опция IP68/IP69K |
| Материалы | Нержавеющая сталь; оболочка кабеля — термопластичный эластомер |
| Температура эксплуатации | -30…+80 °C, опция до +110 °C |
| Основные применения | Автомобильные весы, контейнеры, силосы, резервуары, тяжёлое промышленное взвешивание |
Диапазон нагрузок
Серия охватывает нагрузки от 1 т до 470 т, что позволяет использовать RTN в широком спектре тяжёлых весовых систем.
Преимущества
Малая высота, нержавеющие материалы, высокая защита, возможность калибровки по OIML и доступность специальных исполнений для сложных условий эксплуатации.
Где применяется
Автомобильные весы, контейнеры, силосы, резервуары, платформенные и другие тяжёлые промышленные весовые узлы.
Как выбирать RTN
При подборе важно учитывать требуемую нагрузку на каждый датчик, класс точности, длину кабеля, условия среды, наличие поперечных усилий, требования к монтажу и потребность во взрывозащищённом исполнении. Если на объекте уже стоит RTN, лучше сверять замену по полному артикулу на шильдике.
Что важно согласовать заранее
Для проекта обычно заранее уточняют класс точности, номинальную нагрузку, длину кабеля или исполнение со штекером, требования к защите IP68/IP69K, наличие Ex-исполнения, монтажную схему и состав вспомогательных компонентов.
Официальные серийные обозначения RTN
Ниже приведены официальные серийные артикулы RTN по datasheet. Для публичной страницы это удобнее и точнее, чем условные описания без реального формата обозначения.
| Нагрузка | Класс 0,05 | Класс C3 | Стандартная длина кабеля |
|---|---|---|---|
| 1 т | 1-RTN0.05/1T | 1-RTNC3/1T | 5 м |
| 2,2 т | 1-RTN0.05/2.2T | 1-RTNC3/2.2T | 5 м |
| 4,7 т | 1-RTN0.05/4.7T | 1-RTNC3/4.7T | 5 м |
| 10 т | 1-RTN0.05/10T | 1-RTNC3/10T | 5 м |
| 15 т | 1-RTN0.05/15T | 1-RTNC3/15T | 5 м |
| 22 т | 1-RTN0.05/22T | 1-RTNC3/22T | 15 м |
| 33 т | 1-RTN0.05/33T | 1-RTNC3/33T | 15 м |
| 47 т | 1-RTN0.05/47T | 1-RTNC3/47T | 15 м |
| 68 т | 1-RTN0.05/68T | 1-RTNC3/68T | 15 м |
| 100 т | 1-RTN0.05/100T | 1-RTNC3/100T | 15 м |
| 150 т | 1-RTN0.05/150T | 1-RTNC3/150T | 5 м |
| 220 т | 1-RTN0.05/220T | 1-RTNC3/220T | 5 м |
| 330 т | 1-RTN0.05/330T | 1-RTNC3/330T | 5 м |
| 470 т | 1-RTN0.05/470T | 1-RTNC3/470T | 5 м |
Важно: при замене или подборе RTN лучше сверять не только нагрузку, но и полный артикул, класс точности, длину кабеля и наличие специальных опций. Это особенно важно для тяжёлых объектов и проектов с сертификационными требованиями.
K-RTN — конфигурация под проект
K-RTN — конфигурируемое исполнение серии. Оно используется, когда нужно заранее выбрать механическую модификацию, класс точности, нагрузку, взрывозащиту, длину кабеля и дополнительные опции, а не ограничиваться только стандартной серийной позицией.
| Параметр конфигурации | Варианты | Комментарий |
|---|---|---|
| Механическая модификация | S, M | S — стандартная; M — RTN 3xM6 с тремя резьбовыми отверстиями в опоре измерительного элемента. |
| Класс точности | 5, C3 | 5 соответствует классу 0,05; C3 — исполнение по OIML. |
| Номинальная нагрузка | 1; 2,2; 4,7; 10; 15; 22; 33; 47; 68; 100; 150; 220; 330; 470 т | Подбор нагрузки ведётся под конкретный весовой узел. |
| Взрывозащита | N, AI1/21, AI2/21, AIM1, R1/21, R2/21 | Выбирается по зоне эксплуатации и требованиям объекта. |
| Длина кабеля / подключение | N, S5, S15, 15, 25, 50, 15R | N — штекер; S5 и S15 — стандартные варианты; 15R — кабель 15 м с металлической оплёткой. |
| Дополнительные опции | N, 110, IP | Можно выбрать исполнение для 110 °C или IP68/IP69K с кабельной муфтой из нержавеющей стали. |
Совместимые аксессуары и монтажные решения
| Артикул | Назначение | Комментарий |
|---|---|---|
| 1-KAB168-5 | Кабель для исполнения со штекером | Длина 5 м, степень защиты IP67, безгалогенный. |
| 1-KAB168-20 | Кабель для исполнения со штекером | Длина 20 м, степень защиты IP67, безгалогенный. |
| 1-KAB175-3-1 | Кабель для исполнения со штекером | Длина 3 м, степень защиты IP68/IP69K, безгалогенный. |
| 1-KAB175-6-1 | Кабель для исполнения со штекером | Длина 6 м, степень защиты IP68/IP69K, безгалогенный. |
| 1-KAB175-12-1 | Кабель для исполнения со штекером | Длина 12 м, степень защиты IP68/IP69K, безгалогенный. |
| 1-RTN/2.2T/VPN | Самоустанавливающийся подшипник VPN | Для 1 т и 2,2 т. |
| 1-RTN/4.7T/VPN | Самоустанавливающийся подшипник VPN | Для 4,7 т. |
| 1-RTN/10T/VPN | Самоустанавливающийся подшипник VPN | Для 10 т. |
| 1-RTN/22T/VPN | Самоустанавливающийся подшипник VPN | Для 22 т. |
| 1-RTN/33T/VPN | Самоустанавливающийся подшипник VPN | Для 33 т. |
| 1-RTN/47T/VPN | Самоустанавливающийся подшипник VPN | Для 47 т. |
| 1-RTN/68T/VPN | Самоустанавливающийся подшипник VPN | Для 68 т. |
| 1-RTN/100T/VPN | Самоустанавливающийся подшипник VPN | Для 100 т. |
| 1-RTN/220T/VPN | Самоустанавливающийся подшипник VPN | Для 220 т. |
| 1-RTN/330T/VPN | Самоустанавливающийся подшипник VPN | Для 330 т. |
| 1-RTN/470T/VPN | Самоустанавливающийся подшипник VPN | Для 470 т. |
| 1-RTN/2.2T/VEN | Эластомерный подшипник VEN | Для 1 т…2,2 т. |
| 1-RTN/4.7T/VEN | Эластомерный подшипник VEN | Для 4,7 т. |
| 1-RTN/22T/VENR | Эластомерный подшипник VENR | Для 10 т…22 т, нержавеющий. |
| 1-RTN/33T/VEN | Эластомерный подшипник VEN | Для 33 т. |
| 1-RTN/47T/VEN | Эластомерный подшипник VEN | Для 47 т. |
| 1-RTN/68T/VEN | Эластомерный подшипник VEN | Для 68 т. |
| 1-RTN/100T/VEN | Эластомерный подшипник VEN | Для 100 т. |
| 1-RTN/220T/VEN | Эластомерный подшипник VEN | Для 220 т. |
| 1-RTN/330T/VEN | Эластомерный подшипник VEN | Для 330 т. |
| 1-RTN/470T/VEN | Эластомерный подшипник VEN | Для 470 т. |
Нужен подбор RTN под вашу задачу?
Укажите требуемую нагрузку, класс точности, длину кабеля, условия среды и, если есть, текущую модель или шильдик. Это поможет быстро предложить нужное исполнение серии RTN и подходящие аксессуары для монтажа.
