Цифровая тензоэлектроника AED
AED — семейство цифровой тензоэлектроники HBM / HBK для перевода аналоговых тензодатчиков в цифровую измерительную цепочку с удобной интеграцией в автоматизацию, фасовку, дозирование и промышленные весовые системы.
AED — цифровая платформа для аналоговых тензодатчиков и весовых систем
Семейство AED предназначено для тех задач, где уже используются или должны использоваться аналоговые тензодатчики, но проекту нужен современный цифровой тракт, удобный ввод в эксплуатацию и стабильная работа в составе промышленной системы. Линейка строится вокруг измерительной платы AD103C и базовых устройств AED, которые отличаются интерфейсами и форматом интеграции.
Ключевые характеристики
| Параметр | Значение |
|---|---|
| Тип оборудования | Цифровая тензоэлектроника / базовые устройства и измерительная плата |
| Измерительная цепочка | AD103C + базовое устройство AED + программное обеспечение PanelX |
| Подключаемые датчики | Аналоговые тензодатчики, полный мост |
| Точность | Класс 0.01 |
| Скорость выборки | До 1200 S/s |
| Интерфейсы семейства | RS-232, RS-485, CANopen, DeviceNet, Profibus DP V1 |
| Входы/выходы | 2 управляющих входа и 4 пороговых выхода в составе семейства AED |
| Исполнения | Плата без корпуса AD103C и полевые базовые устройства AED с защитой IP65 |
Для модернизации существующих весов
AED позволяет перевести аналоговые тензодатчики в цифровой формат без обязательной замены механики и датчиков.
Для автоматизации дозирования и фасовки
Семейство удобно для задач, где нужны цифровая логика, повторяемость и интеграция с ПЛК или полевой шиной.
Для торговых и промышленных применений
Линейка поддерживает legal-for-trade сценарии и подходит для non-automatic и automatic weighing applications.
Как выбирать AED
AED выбирают, когда проекту нужен цифровой весовой тракт на базе аналоговых датчиков: для модернизации установленной базы, новой машины, дозатора, фасовочной линии или промышленной весовой системы.
Что важно по проекту
На старте полезно определить тип датчиков, требуемую сетевую архитектуру, нужен ли legal-for-trade режим, необходимы ли пороговые сигналы и какая модель базового устройства лучше подходит по интерфейсу.
Основные исполнения и связанные позиции AED
Ниже сведены ключевые элементы семейства AED, которые удобно использовать как основу каталожной структуры и коммерческого запроса.
| Обозначение / артикул | Исполнение / конфигурация | Комментарий |
|---|---|---|
| 1-AD103C | Измерительная плата | Плата измерительного усилителя без корпуса, основа измерительной цепочки AED |
| 1-AED9101D | Полевое базовое устройство | Field mounted исполнение с RS-232 для AD103C |
| 1-AED9201B | Полевое базовое устройство | Исполнение RS232/RS485 для AD103C |
| 1-AED9301B | Полевое базовое устройство | Исполнение Profibus/RS485 для AD103C |

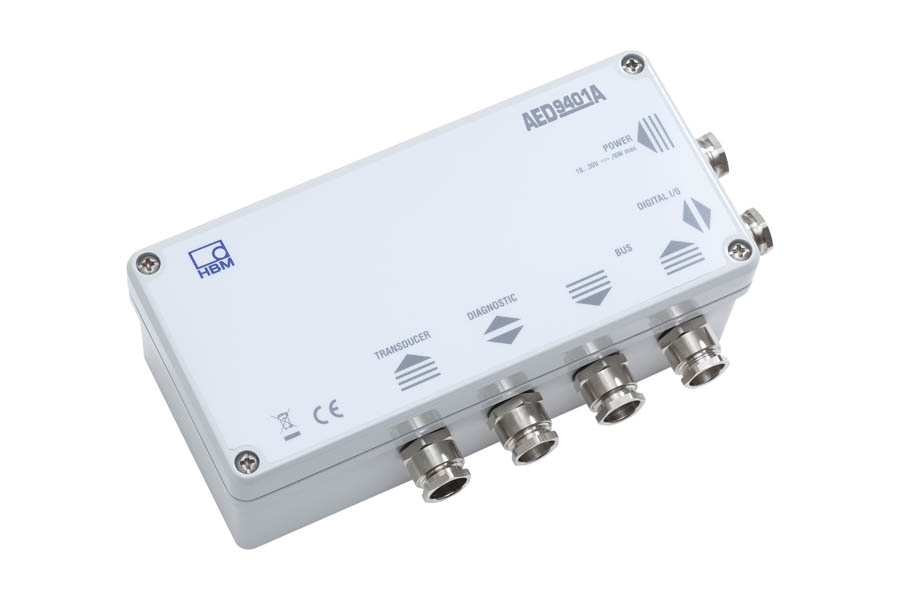

| 1-AED9401A | Полевое базовое устройство | Исполнение RS485/CANopen/DeviceNet для AD103C |
| 1-AED9501A | Полевое базовое устройство | Исполнение RS485/CANopen/DeviceNet для AD103C |
| 1-FIT-AED-KIT | Стартовый комплект | Starter kit для AED9401A и FIT |
Нужен подбор AED под ваш проект или модернизацию?
Пришлите тип датчиков, задачу линии, требуемую шину и режим работы — подготовим корректное исполнение AED и состав измерительной цепочки.
