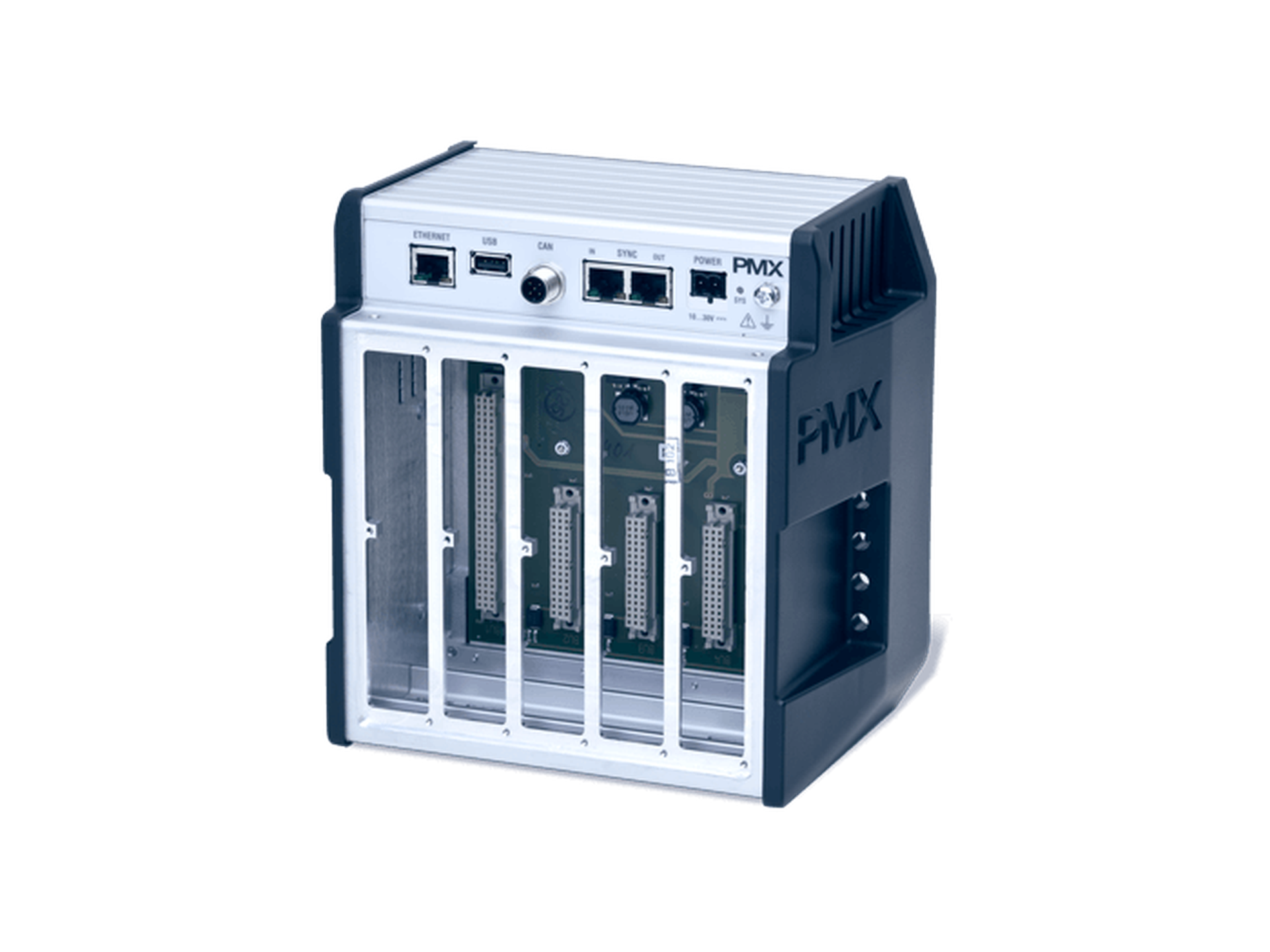

Модули PMX
Модули PMX — это практический инструментарий платформы PMX, позволяющий собирать систему точно под задачу: от тензометрии и LVDT до частоты, энкодеров, I/O и Ethernet-полевых протоколов.
PMX modules — модульная конфигурация под реальную измерительную задачу
Страница модулей PMX нужна для тех проектов, где недостаточно просто выбрать «PMX в целом». На практике подбирают не только систему, но и точный состав измерительных карт, I/O и интерфейсов: что будет принимать сигнал, что будет считать, что выдавать в автоматику и по какой сетевой шине работать. Именно это и закрывает линейка PMX modules.
Ключевые характеристики
| Параметр | Значение |
|---|---|
| PX401 | 4 канала, аналоговые входные сигналы и активные датчики, 1-Wire-TEDS |
| PX455 | 4 канала, полный/полумост, тензодатчики, LVDT, potentiometric sensors, Pt100 |
| PX460 | 4 канала, frequency / counters / encoders / torque flanges |
| PX878 | Multi-I/O module, 8 DI, 8 DO, 5 analog outputs ±10 V |
| PX01PN | PROFINET card |
| PX01EC | EtherCAT slave, до 9.6 kHz frame rate |
| PX01EP | Ethernet/IP card |
| Базовые устройства | WGX001 / WGX002 как платформа для модулей |
Система без лишнего запаса
Выбирая модули PMX, можно собрать платформу ровно под задачу — без переплаты за ненужные каналы.
Удобно для смешанных проектов
Одна и та же система может одновременно принимать тензометрию, частоту, I/O и работать через промышленную сеть.
Готово к расширению
Если линия усложнится, PMX легко масштабируется добавлением нужных модулей без полной замены платформы.
Как выбирать модули PMX
Подбор обычно начинается с перечня датчиков и типов сигналов: мост, LVDT, частота, энкодер, стандартные аналоговые сигналы, дискретные I/O, а затем уже выбираются соответствующие PMX modules.
Что важно по проекту
Важно заранее понимать не только измерительную часть, но и то, что система должна отдавать наружу: аналог, digital I/O, EtherCAT, Ethernet/IP или PROFINET.
Структура модульной платформы PMX
Ниже приведены основные модули PMX, которые чаще всего становятся основой товарной конфигурации.
| Обозначение / артикул | Исполнение / конфигурация | Комментарий |
|---|---|---|
| WGX001 | Базовое устройство с CODESYS Soft PLC | Основа расширяемой системы |
| WGX002 | Базовое устройство | Базовая платформа без описания PLC в названии страницы |
| PX401 | 4-канальный аналоговый модуль | Активные датчики и стандартные сигналы |
| PX455 | 4-канальный тензометрический модуль | Мосты, force transducers, load cells, LVDT |
| PX460 | Частотный / счётный модуль | Torque flanges, encoder, SSI, PWM |
| PX878 | Multi-I/O module | Digital/analog I/O |
| PX01PN / PX01EC / PX01EP | Интерфейсные Ethernet-карты | PROFINET / EtherCAT / Ethernet/IP |
Нужен состав PMX modules под вашу систему?
Отправьте список датчиков, число каналов и требуемый сетевой протокол — соберём рабочую конфигурацию PMX по модулям.
