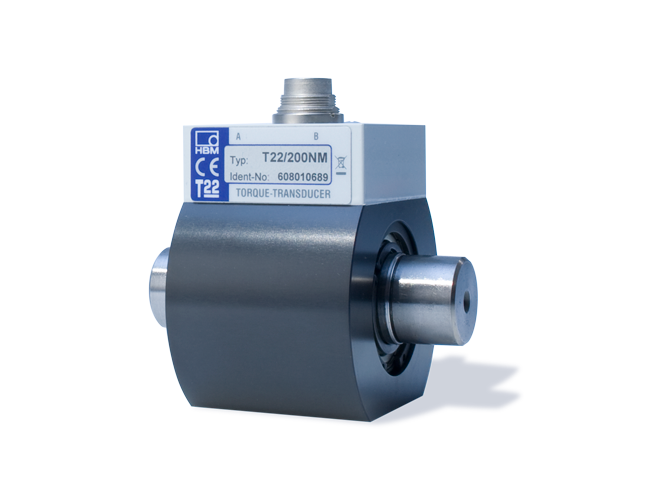

T22 — удобная универсальная серия для небольших и средних моментов. Она подходит для статических и динамических измерений и часто используется там, где нужно простое, компактное и относительно экономичное решение. Ниже собраны технические характеристики серии, типовые диапазоны и заказные обозначения, которые помогают быстрее перейти от общей задачи к точному подбору исполнения.

Технические характеристики

Ключевые характеристики T22

Параметр	Значение
Тип	компактный валовый torque transducer
Номинальные диапазоны	0,5 Н·м…1 кН·м
Класс точности HBM	0.5
Номинальная скорость	до 20 000 rpm
Сигнальная архитектура	контактless передача сигнала, интегрированная электроника
Применения	лаборатории, production technology, OEM, end-of-line

Широкий малый диапазон

Серия закрывает много востребованных малых диапазонов.

Компактная интеграция

Хорошо встраивается в ограниченное пространство.

Универсальность

Уместен и в лаборатории, и в OEM, и на производственном стенде.

Подбор

Как выбирать T22

T22 выбирают, когда нужен компактный валовый датчик до 1 кН·м и нет необходимости переходить на более сложные фланцы.

Интеграция

Что важно по проекту

Нужно проверить размеры валов, требования к сигналу, допустимую скорость и механику муфт.

Заказные обозначения

Артикулы и форматы заказных кодов T22

Ниже приведены реальные заказные обозначения T22 по номиналам.

Заказной код / формат	Номинал / конфигурация	Комментарий
1-T22/0.5NM	0,5 Н·м	минимальный диапазон
1-T22/1NM	1 Н·м	типовой код серии
1-T22/2NM	2 Н·м	типовой код серии
1-T22/5NM	5 Н·м	типовой код серии
1-T22/10NM	10 Н·м	типовой код серии
1-T22/20NM	20 Н·м	типовой код серии
1-T22/50NM	50 Н·м	типовой код серии
1-T22/100NM	100 Н·м	типовой код серии
1-T22/200NM	200 Н·м	типовой код серии
1-T22/500NM	500 Н·м	типовой код серии
1-T22/1KNM	1 кН·м	верхний диапазон

Запрос

Нужен подбор T22 под ваш стенд или привод?

Если момент лежит в диапазоне до 1 кН·м, отправьте параметры узла — поможем быстро проверить применимость T22.
