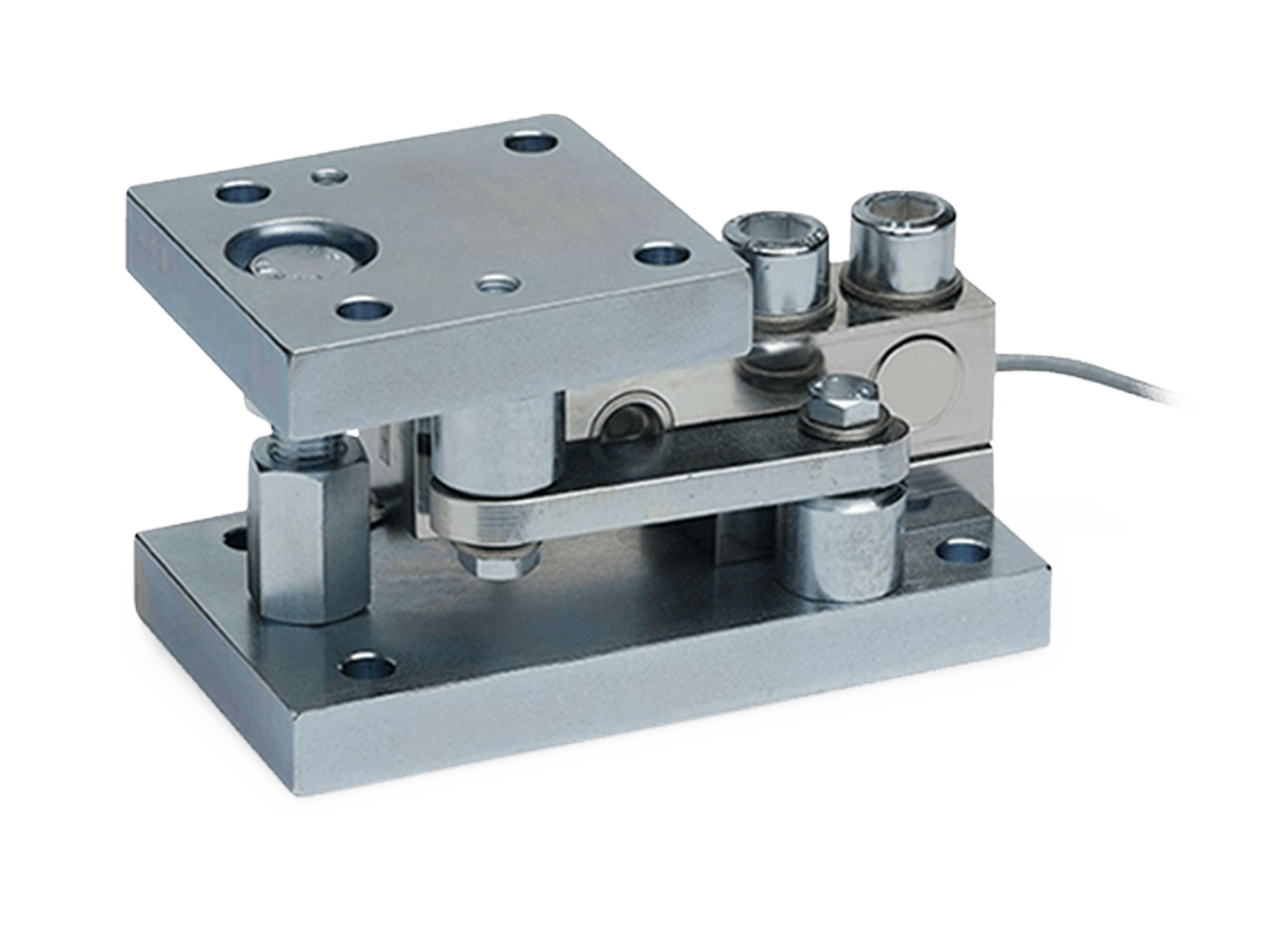

Монтажные комплекты и опоры для HLC / HLCB2 / HLCM
Раздел для систем на базе HLC, HLCB2 и HLCM. Линейка включает готовые монтажные узлы, опоры и аксессуары для платформенных весов, резервуаров, дозирования, level weighing и технологических линий, где нужна стабильная механика, быстрая установка и прогнозируемая точность.
Что включает направление HLC / HLCB2 / HLCM
Для серии HLC важна не только сама тензобалка, но и корректная схема её нагружения. Раздел охватывает весовые модули HLCM, опоры, нагружающие элементы и монтажные принадлежности для HLC / HLCB2, чтобы строить законченные узлы взвешивания для платформ, бункеров, резервуаров, фасовки и дозирования без ошибок по механике.
Ключевые параметры
| Параметр | Значение |
|---|---|
| Совместимые серии | HLC, HLCB2, HLCM |
| Тип решений | Монтажные комплекты, нагрузочные элементы, весовые модули |
| Нагрузки HLC | 110 кг, 220 кг, 550 кг, 1.1 т, 1.76 т, 2.2 т, 4.4 т, 10 т |
| Нагрузки HLCM | Обычно 110 кг … 4.4 т |
| Основные применения | Платформенные весы, дозирование, резервуары, level monitoring, batching |
| Конструктив | Самоцентрирующиеся элементы, защита от боковых сил, готовая механика для монтажа |
| Точность | До OIML C6 для HLC и до C3 для HLCM в зависимости от решения |
| Среда | Промышленные и пищевые производства, возможны Ex-версии |
Практика подбора
Если система строится на HLC или HLCB2, стоит сразу рассматривать не только датчик, но и способ приложения нагрузки: ножка, чашка, шарнир, модуль или готовый узел. Это повышает повторяемость результата и снижает требования к доработке механики на месте.
Где особенно полезно
Монтажные комплекты HLC востребованы там, где есть небольшие и средние резервуары, платформа, дозирующий узел или уровень в ёмкости. Готовая механика помогает убрать паразитные напряжения, перекосы и зависимость результата от качества самодельной опоры.
Что запросить у заказчика
Нужны рабочая нагрузка, масса пустой ёмкости, число опор, размеры рамы или площадки, наличие динамики, вибрации, мойки, агрессивной среды и требования по нержавейке. По этим данным проще выбрать между HLC, HLCB2 и HLCM.
Типовые исполнения и артикулы
Ниже приведены основные монтажные решения и аксессуары, которые чаще всего используются в системах на базе HLC / HLCB2 / HLCM. Для конкретного проекта важно дополнительно проверять диапазон нагрузки, материал исполнения и совместимость с выбранной тензобалкой.
| Артикул / обозначение | Диапазон / серия | Назначение и комментарий |
|---|---|---|
| HLC/M | 110 кг … 4.4 т | Готовый весовой модуль для резервуаров, batching и level weighing на базе HLC. |
| 1-HLCB/PCX/1.76SET | до 1.76 т | Комплект нагружающих опор для HLCB; удобен для платформенных и технологических систем. |
| 1-HLCB/ZAK/1.76T | до 1.76 т | Шарнирная / нагружающая опора для HLCB, рассчитанная на корректное приложение силы. |
| HLC | до 10 т | Серия высокоточных тензобалок; для тяжёлых платформ и резервуаров подбирается с учётом механики. |
| HLCB2 | по серии | Герметичная версия HLCB2 для промышленных задач и монтажа с готовыми аксессуарами. |
Важно: Для HLCM и монтажных комплектов точный артикул нужно проверять по нагрузке, исполнению по материалу и типу механики. Если нужно заменить существующую опору или подобрать совместимый узел к HLC / HLCB2, полезно прислать фото установленного решения и габариты посадки.
Нужен подбор монтажного комплекта для HLC / HLCB2 / HLCM?
Отправьте диапазон нагрузки, размеры опорной рамы, материал исполнения, среду и фото узла. Подберём готовый модуль, нагружающую опору или комплект механики под конкретную задачу.
