Кабели для тензодатчиков веса
Раздел с кабелями для тензодатчиков веса HBM / HBK: стандартные 6-жильные кабели, Ex-исполнения, специализированные измерительные линии и варианты для гигиенических установок. Здесь удобно сверять семейства кабелей, длины, типы оболочки и подбирать корректное решение без ошибки по среде и интерфейсу.
Как подбирать кабели для тензодатчиков веса
Кабель в весовой системе — это не второстепенная расходная позиция, а элемент, который влияет на помехоустойчивость, стабильность сигнала, корректность подключения и надёжность всей линии. При выборе важно учитывать не только длину, но и тип системы — обычная, Ex, гигиеническая, carrier-frequency, аналоговая или цифровая, а также материал оболочки, экранирование и условия монтажа.
Ключевые параметры
| Параметр | Значение |
|---|---|
| Основные семейства | CABA1, CABA2, CABE2, KAB, KAB177, Greenline EMC |
| Типовая схема | 6-жильные кабели для тензодатчиков и весовых цепей |
| Экранирование | В зависимости от серии: общий экран, экранированные пары, двойное экранирование |
| Типовые длины | 20 м, 100 м, 200 м и варианты под заказ |
| Материалы оболочки | PVC, полиуретан, специализированные материалы под среду |
| Специсполнения | Ex-кабели, гигиенические кабели с M12, EMC-решения |
| Для каких задач | Подключение тензодатчиков, соединение коробок, удлинение линий, гигиенические узлы, CF-системы |
| Что уточнять | Длину, число жил, тип разъёмов, среду, Ex-требования, подвижность и совместимую электронику |
Где чаще всего ошибаются
Самые частые ошибки — выбор неподходящей оболочки, отсутствие нужного экранирования, путаница между обычным и Ex-исполнением, а также выбор кабеля без учёта способа подключения к коробке, индикатору или датчику.
Практический подход
Если кабель идёт на новую систему, лучше сразу определить длину трассы, способ ввода в коробку, температурный режим, мойку, пищевую среду и необходимость сертификации. Это помогает выбрать не просто кабель по жилности, а корректную семейство HBM / HBK.
Что запросить
Для подбора полезно знать модель датчика, тип сигнала, длину трассы, условия прокладки, нужен ли разъём, требуется ли Ex, гигиеническое исполнение или усиленная защита от помех.
Основные семейства, длины и типовые обозначения
На странице представлены наиболее востребованные семейства кабелей HBM / HBK для весовых систем. Если нужен точный заказной код под проект, его лучше сверять вместе с моделью датчика, длиной линии и условиями монтажа.
| Серия / артикул | Исполнение / длина | Назначение и комментарий |
|---|---|---|
| 1-CABA1/20 | 20 м | Стандартный 6-жильный кабель CABA1 для тензодатчиков веса. |

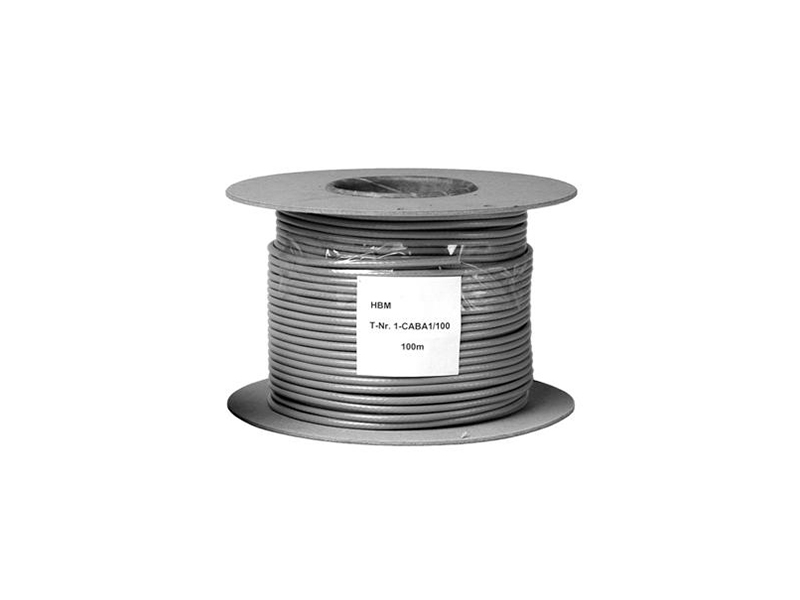

| 1-CABA1/100 | 100 м | Удлинённое исполнение CABA1 для обычных промышленных трасс. |
| CABA2 | 100 м / 200 м | Серия кабелей с улучшенным экранированием; точный заказной код уточняется по исполнению. |
| 1-CABE2/20 | 20 м | Синий Ex-кабель CABE2 для искробезопасных и взрывозащищённых установок. |
| 1-CABE2/100 | 100 м | Удлинённый Ex-кабель CABE2 для опасных зон. |
| 1-KAB177-3-1 | 3 м | Гигиенический кабель KAB177 с M12 для аналоговых датчиков. |
| 1-KAB177-6-1 | 6 м | Гигиенический кабель KAB177 увеличенной длины. |
| 1-MS3106PEMV / 1-MS3101SEMV / 1-MS3106SEMV | EMC | Greenline EMC-кабели и соединительные исполнения для помехозащищённых цепей. |
Важно: Если в системе используется не только датчик, но и клеммная коробка, преобразователь, безопасность Ex или гигиенические разъёмы, подбор кабеля лучше делать как часть всей цепи подключения. Это снижает риск несовместимости по разъёму, экранированию и вводу в коробку.
Нужен кабель для тензодатчика HBM / HBK?
Сообщите модель датчика, длину трассы, условия монтажа, нужен ли Ex, разъём или гигиеническое исполнение. Подберём корректную серию кабеля и типовое обозначение для заказа.
