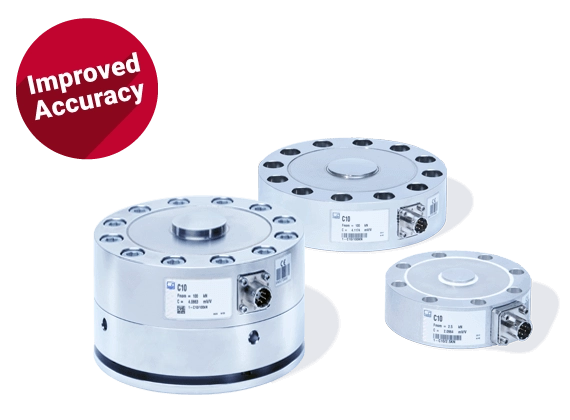

Датчики силы на растяжение и сжатие
Основное направление для осевых датчиков силы, которые работают и на растяжение, и на сжатие: от малых лабораторных диапазонов до тяжёлых меганьютонных стендов, от компактных OEM-узлов до высокоточных испытательных систем. Это самый широкий пласт в линейке HBM / HBK по силовым датчикам. Здесь есть классические универсальные серии для машин и стендов, компактные датчики с активными выходами и IO-Link, тяжёлые датчики для больших нагрузок, а также высокоточные серии для испытательных и исследовательских задач.
Какие серии входят в направление растяжение / сжатие
U2A и U2B — универсальные промышленные серии. U3 — фланцевое решение для машин и стендов. U9C и U93A — компактные современные серии с удобным выбором сигнала. U10F — тяжёлый датчик для больших усилий. U10M и U15 — высокоточные серии для испытательных и метрологически требовательных задач. S2M и S9M — S-образные датчики для точных осевых измерений на малых и средних диапазонах.
Ключевые серии направления
| Серия | Тип | Диапазон | Сигнал | Заказное обозначение серии | Где применяется |
|---|---|---|---|---|---|
| U2A | Универсальный датчик силы | 50 кг … 20 т | mV/V | 1-U2AD1/1T | Стенды, машины, OEM, контроль усилия |
| U2B | Универсальный датчик силы | 0,5 кН … 200 кН | mV/V, 0–10 В, 4–20 мА | 1-U2B/2KN | Прессы, автоматика, ПЛК, производственные узлы |
| U3 | Фланцевый датчик силы | 0,5 кН … 100 кН | mV/V | 1-U3/20KN | Машиностроение, стенды, специальные конструкции |
| U10F | Тяжёлый датчик силы | 50 кН … 1,25 МН | mV/V | 1-U10F/125KN | Тяжёлые силовые рамы, гидравлика, крупные стенды |
| U9C | Компактный датчик силы | 50 Н … 50 кН | mV/V, 0–10 В, 4–20 мА, IO-Link | 1-U9C/1KN | Компактные OEM и цифровые машины |
| U10M | Высокоточный датчик силы | 1,25 кН … 1,25 МН | mV/V | 1-U10M/25KN | Испытательные машины и прецизионные стенды |
| U15 | Высокоточный датчик силы | 2,5 кН … 2,5 МН | mV/V | 1-U15/250KN | Точные большие нагрузки, transfer standard, master sensor |
| U93A | Компактный датчик силы | 1 кН … 50 кН | mV/V, 0–10 В, 4–20 мА, IO-Link | 1-U93A/20KN | OEM, автоматы, сборка, современные машины |
| S2M | S-образный датчик силы | 10 Н … 1 кН | 2 mV/V | 1-S2M/10N-1 | Лаборатории, малые силы, точные стенды |
| S9M | S-образный датчик силы | 500 Н … 50 кН | mV/V | 1-S9M/1KN-1 | Промышленные S-образные задачи, IP68 |
В таблице приведены рабочие серии и пример полного заказного обозначения, чтобы упростить навигацию по номенклатуре HBM / HBK. Для финального заказа исполнение всегда уточняют по диапазону, выходу, калибровке, кабелю и дополнительным опциям серии.
Ключевые параметры выбора
| Параметр | Что важно учитывать | Практический смысл |
|---|---|---|
| Направление измерения | Растяжение и сжатие | Такие серии удобны там, где усилие может работать в обе стороны или система должна быть универсальной по механике. |
| Диапазон силы | От 10 Н до 2,5 МН | Хаб закрывает и малые лабораторные силы, и крупные промышленно-испытательные нагрузки. |
| Типы конструкции | Классическая осевая, фланцевая, S-образная, compact | Механика узла часто определяет выбор серии не меньше, чем номинал силы. |
| Выходной сигнал | mV/V, 0–10 В, 4–20 мА, IO-Link | Для ПЛК и цифровых машин удобны активные сигналы и IO-Link, для точных систем — классический mV/V. |
| Точность | От универсальной промышленной до прецизионной | U10M, U15, S2M и S9M закрывают более требовательные задачи по качеству результата. |
Широкая номенклатура
В одном направлении собраны универсальные, компактные, тяжёлые, S-образные и высокоточные серии для разных типов механики и электроники.
Нормальный переход от хаба к товару
Сначала пользователь определяет нужный класс датчика, затем переходит на конкретную серию блока 8 уже с пониманием диапазона, сигнала и уровня точности.
Реальные сценарии применения
Эти датчики работают в испытательных машинах, прессах, автоматах, OEM-оборудовании, сборочных линиях и инженерных стендах.
Понятный выбор по задаче
Если нужен универсальный промышленный вариант — U2A/U2B. Если нужна компактность — U9C/U93A. Если высокая точность — U10M/U15/S2M/S9M.
Как выбирать серию для растяжения и сжатия
Сначала определяют рабочую и пиковую силу, затем выбирают механику: классический осевой датчик, фланцевую конструкцию, S-образную форму или компактное встроенное решение. После этого уточняют точность, тип сигнала, длину кабеля и состав электроники.
Что критично согласовать до заказа
Для правильного заказа важно знать номинал, тип выхода, требования к защите, схему монтажа, тип ответных элементов и то, будет ли датчик работать в испытательном стенде, в производственной машине или в составе цифровой автоматики.
Как распределяются серии по типовым задачам
| Типовая задача | Серия | Почему подходит |
|---|---|---|
| Универсальные промышленные задачи | U2A, U2B | Для большинства машин, стендов и типовых осевых измерений силы. |
| Фланцевые конструкции | U3 | Когда механика датчика должна опираться на фланцевый монтаж. |
| Компактные OEM и цифровые проекты | U9C, U93A | Когда важны небольшие габариты, активные выходы и IO-Link. |
| Большие нагрузки | U10F | Для тяжёлых силовых рам, прессов и крупных стендов. |
| Высокоточные испытания | U10M, U15 | Когда в приоритете точность, повторяемость и испытательный класс задачи. |
| Малые и средние силы в S-образной механике | S2M, S9M | Для точных осевых измерений на малых и средних диапазонах. |
Частые вопросы по направлению
Какая серия считается самой универсальной?
Обычно первым выбором становятся U2A или U2B: это классические серии для широкого круга промышленных и стендовых задач.
Какие серии лучше подходят для компактной автоматики?
Для компактных OEM и цифровых проектов чаще всего рассматривают U9C и U93A, особенно если нужен активный выход или IO-Link.
Какие серии брать для высокоточных испытаний?
Для прецизионных задач стоит смотреть U10M, U15, а для малых и средних нагрузок в S-образной схеме — S2M и S9M.
Какую серию брать на большие силы?
Если нужны большие усилия и тяжёлый рабочий режим, обычно переходят к U10F.
Нужен подбор датчика силы на растяжение и сжатие?
Присылайте требуемый диапазон, схему монтажа, тип сигнала и задачу. Это позволит быстро определить, нужна ли вам универсальная серия, компактное OEM-решение, тяжёлый датчик или высокоточная испытательная модель.
